拨码开关就是相当与一个开关量，拨到ON 就表示接通，OFF 就是断开，在数字电路中对 0、1，通常用于二进制输入。最小系统板使用八位拨码开关作为一个字节的输入，拨到ON 时相当于输入“1”，默认输入“0”。

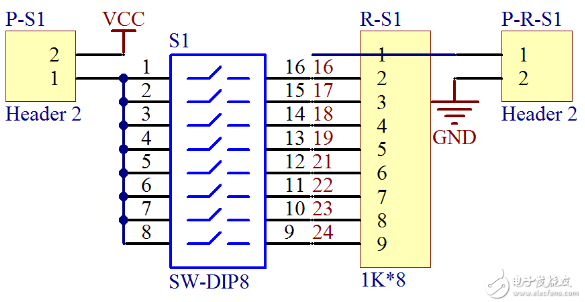

八位拨码开关电路原理图设计

最小系统电路设计的总体电路原理图

使用AlTIum软件设计的电路原理图，FPGA最小系统板包括时钟电路、复位电路、电源电路、JATG 电路、PROM 配置电路、显示模块电路、开关电路以及各种接口电路。

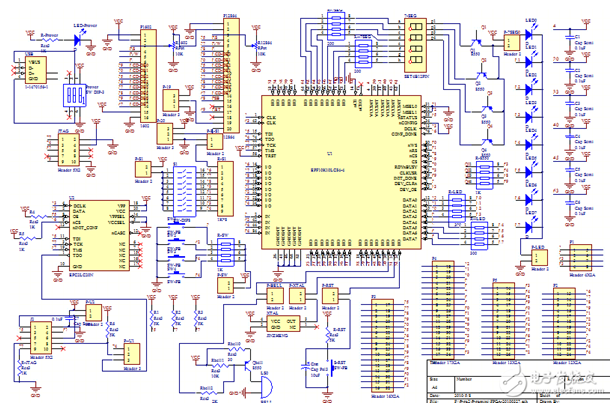

最小系统电路设计的总体电路原理图

拨码开关产品的应用领域已经从原来的通信扩展到消费电子、汽车电子、工业控制、测试测量等广泛的领域。把相对成熟的技术应用到某些特定领域如通讯，视频，信息处理等等开发出满足行业需要并能被行业客户接受的产品这方面主要是FPGA技术和专业技术的结合问题，另外还有就是与专业客户的界面问题产品设计还包括专业工具类产品及民用产品，前者重点在性能，后者对价格敏感产品设计以实现产品功能为主要目的，FPGA技术是一个实现手段在这个领域，FPGA因为具备接口，控制，功能IP，内嵌CPU等特点有条件实现一个构造简单，固化程度高，功能全面的系统产品设计将是FPGA技术应用最广大的市场，具有极大的爆发性的需求空间产品设计对技术人员的要求比较高，路途也比较漫长不过现在整个行业正处在组建“首发团队”的状态，只要加入，前途光明产品设计是一种职业发展方向定位，不是简单的爱好就能做到的！产品设计领域会造就大量的企业和企业家，是一个发展热点和机遇。

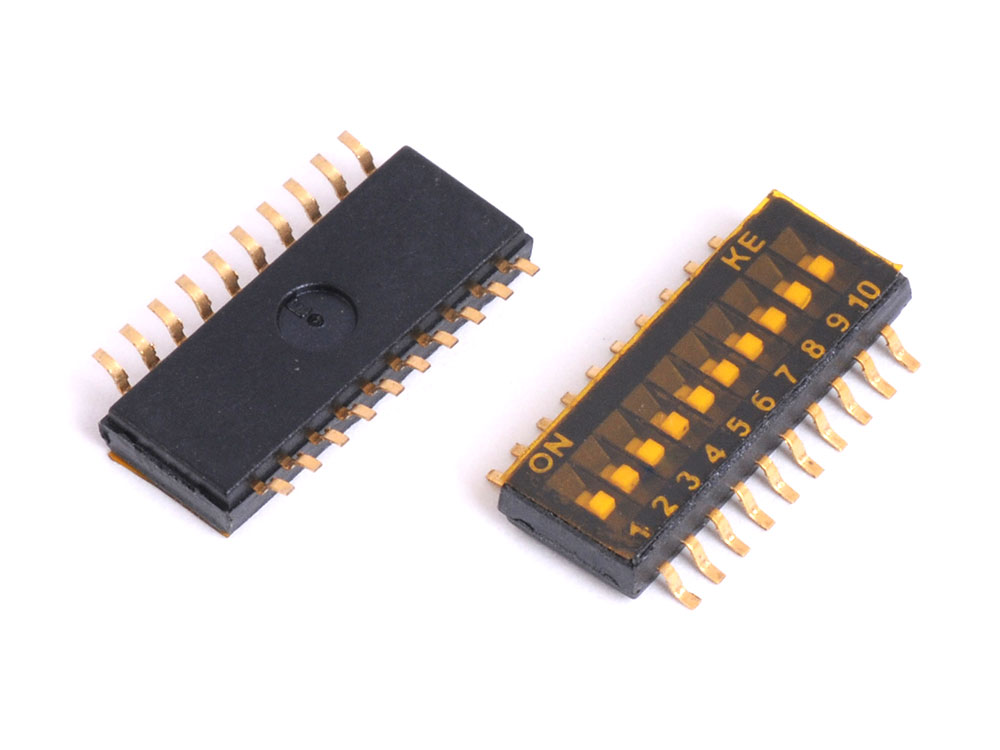

三盟精密五金有限公司专业生产销售台湾KE拨码开关(DSHP/DSIC)系列，公司成立于1985年早期在台湾主要生产连接器，1989年自主研发1.27拨码开关系列全自动生产线和2.54拨码开关全自动生产线，是拨码开关厂家行业优秀的全自动生产的工厂。
